推荐！一套优秀的综合管廊环境监控报警系统

当我们享受着稳定的电力、顺畅的自来水、高速的宽带网络时，很少会想到，这些城市赖以生存的“能量”与“信息”，正通过一条条隐蔽的地下“大动脉”源源不断地输送到千家万户。这条“大动脉”，就是城市综合管廊。

截至2023年底，全国已建设综合管廊项目超1700个，里程突破7000公里。中国，已成为全球地下综合管廊建设的领跑者。然而，建好只是第一步，如何管好这深埋地下的庞大网络，让其真正发挥城市“里子工程”的百年效用，成为了摆在所有管理者面前的严峻课题。

暗藏风险，痛点几何

有多少综合管廊的运维，还在依赖人工巡检？想象一下，在几公里长、阴暗潮湿的隧道里，仅靠几位巡检员的眼睛、鼻子和经验，如何及时的去发现潜在的危机？

01燃气舱室：甲烷气体无色无味，一旦泄漏，达到爆炸极限，后果不堪设想。

02电力舱室：高压电缆密集排布，散热不良导致温度骤升，极易引发电缆起火，导致大面积停电。

03输水舱室：管道渗漏或积水如果不能及时排除，不仅腐蚀管廊结构，更可能浸泡其他管线，引发次生灾害。

由于人工巡检存在巡检盲区，往往只能“亡羊补牢”，无法做到“未雨绸缪”。这，就是城市“生命线”最脆弱的一面。

如何为它穿上坚不可摧的“智能铠甲”？

为守住城市”生命线“，国家颁布了多项综合管廊相关政策法规，截止2023年底，国家颁布的有关综合管廊政策法规文件共332部，截止2024年底，国家颁布的有关综合管廊相关标准共107项，其中国标8项，行标35项，地标43项，企业标准2项，标准图集19项。

硬核方案，全息感知

针对当前综合管廊管理痛点，结合国家相关政策法规，我公司推出的这套 “端+边+云”协同的综合管廊环境监控报警系统，成为了人们解决综合管廊风险的优先选择。

我公司综合管廊环境监控报警系统是由温湿度变送器、水位变送器、氧气变送器、甲烷变送器、硫化氢变送器、一氧化碳变送器、气体报警控制器、分区控制器、视频字符叠加器、摄像头等相关部件及综合环境监控云平台组成。

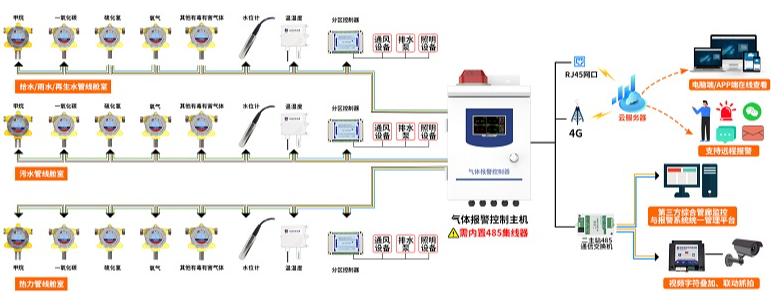

综合管廊环境监控报警系统

系统中环境检测装置及布点说明

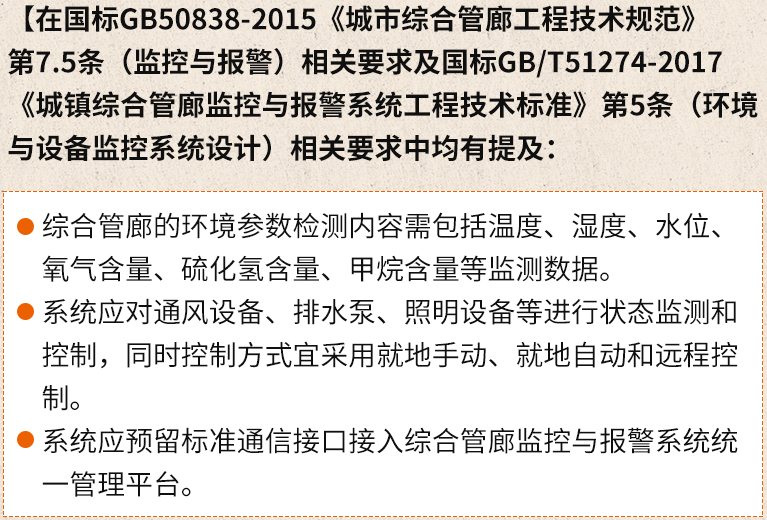

根据国标GB/T51274-2017《城镇综合管廊监控与报警系统工程技术标准》第5.2条（环境与设备监控系统设计--系统组成与设置）的规定：

● 综合管廊沿线舱室内“氧气、温度、湿度检测仪表”设置间距不宜大于200m，且每一通风区间内应至少设置一套；

● 含热力管线的舱室顶部宜设置具有实时温度检测功能的线型分布式光纤探测器；

● 甲烷（CH4）传感器距舱室顶部不应超过0.3m，硫化氢（H2S）传感器距舱室地坪的高度应为0.3m~0.6m，氧气检测传感器距舱室地坪的高度宜为1.6m~1.8m；

● 设置硫化氢（H2S）、甲烷（CH4）气体检测仪表的舱室，检测仪表应设置在舱室每一通风区间内人员出入口和通风回风口气流经过处；

● 集水坑处应设置用于启停泵控制及报警液位测量的水位检测装置；

● 排水区间地势最低处应设置危险水位检测装置；

● 各类现场检测仪表的安装应有避免凝露、碰撞等影响的防护措施。

系统整体分为 感知层、控制层、平台层 三个方面，可帮助管理员时刻守护综合管廊安全。

感知层：无所不在的“神经元”

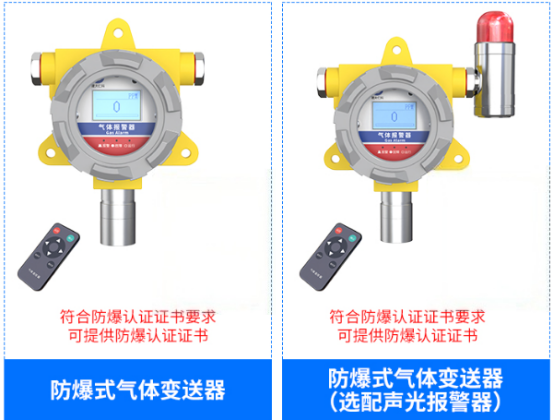

在管廊的不同舱室，我们部署了针对性的专业终端。燃气舱（防爆区）： 部署我公司防爆式气体变送器（甲烷、硫化氢、一氧化碳等）。

防爆式气体变送器均采用进口一线大品牌电化学传感器，经过我公司独有的补偿算法、多段标准气体标定，其精度、线性、重复性、漂移都远远优于“燃料电池型及半导体型”气体模组，具有反应迅速灵敏、抗干扰能力强的特点。防爆标志：Ex d IIC T6 Gb，可保证在现场恶劣环境下稳定可靠地运行。并且，当浓度超过预警值时会发出声光报警信号，以提醒用户及时采取安全措施，防止爆炸及中毒事故发生，从而保障生命、财产安全。

电力舱（高温区）： 部署我公司高精度温湿度变送器。

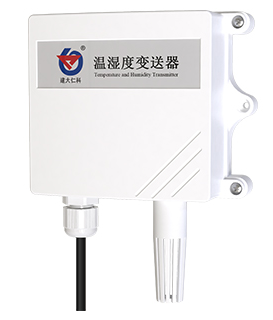

高精度温湿度变送器带有高防护壁挂式外壳，电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，以确保产品优异的可靠性、高精度和互换性，产品采用颗粒烧结探头护套，探头与壳体直接相连外观美观大方，可实时监测电缆接头温度，严防过热起火。

水信舱（潮湿区）： 部署我公司投入式液位计，水位异常或管道渗漏第一时间报警。

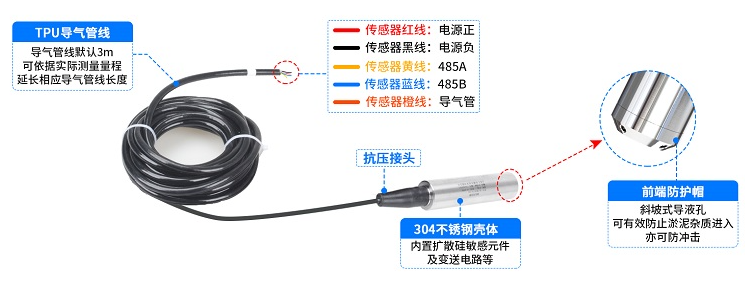

投入式液位计由“内置导气管的通讯电缆、抗压接头、304不锈钢壳体(内置扩散硅敏感元件及变送电路)、前端防护帽”等核心部件组成，是一款基于“RS485/模拟量”通信的液位检测装置。

投入式液位计测压腔室内采用扩散硅敏感元件测定水压，同时测压腔室通过导气管线与大气保持相通，实时进行压力补偿，消除了大气压力变化对水压测量原理结果的影响，最终依据水压与液位高度的线性关系(P=pgh)，计算出当前水位深度。

全线覆盖： 部署我公司氧气变送器，还可以防止因泄漏或微生物作用导致的缺氧环境，保障巡检人员安全。

控制层：秒级响应的“应急手”

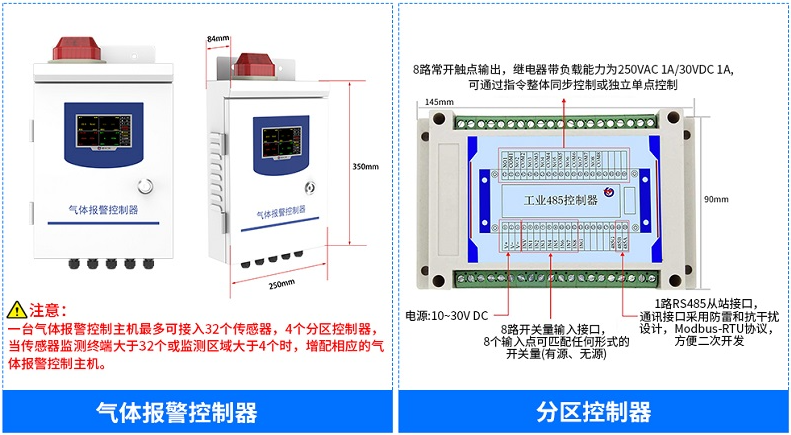

感知到危险不是终点，快速处置才是关键。综合管廊环境监控报警系统中的控制设备主要是由气体报警控制器和分区控制器组成，对管廊“通风设备、排水泵、照明设备”采用“就地手动、就地自动和远程控制”的控制方式，并以就地手动控制为最高控制优先级，整个过程全自动化、无人值守，有效将事故扼杀在萌芽状态。

① 管理员可通过设置继电器的启停逻辑，对不同管线舱室的“通风设备、排水泵、照明设备”进行控制。

② 气体报警控制器默认4路继电器均为常开触点，可扩展至32路继电器输出。

③ 自动控制：

● 支持异常情况关联继电器，管理员可关联条件，实现自动控制“通风设备、排水泵、照明设备”启动。

● 自动控制模式1：超限吸合，数值恢复正常后不断开，只能手动断开。

● 自动控制模式2：超限吸合，数值恢复正常后满足设定条件，自动断开。

④ 强制定时控制：每组继电器均支持自由设定两组定时控制时段，定时控制时段内继电器吸合，实现定时强制控制。

⑤ 手动控制：支持屏幕手动控制继电器。

⑥ 远程控制：当处于联网模式时，前8路继电器支持平台端远程。

⑦ RS485组网控制：支持上位机远程下发RS485指令控制继电器。

平台层：洞悉一切的“智慧脑”

依据国标要求，安装在各区域内的环境监测设备均可通过485总线连接该区域内的气体报警控制器进行485组网通信，综合管廊环境监控报警系统预留标准通信接口，可将采集到的各项环境数据上传至综合环境监控云平台进行统一的监控和管理。

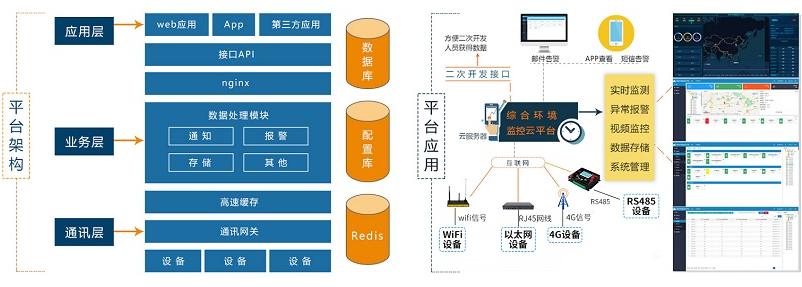

综合环境监控云平台是以先进的信息采集系统、物联网、云平台、大数据以及互联网等信息技术为基础，各级用户可通过PC端WEB、APP客户端、微信端等多种渠道访问平台数据，实现远程系统管理功能。管理员能够对综合管廊内的每个重要参数进行实时监测、管理，同时实现基于平台的远程手动控制。

守护城市，我们邀您同行

城市综合管廊，是城市的“里子”，更是城市的“底气”。从传统的“人工盲巡”，到现在的“智慧感知”，我公司始终致力于用最可靠的环境监控终端，为这条城市生命线筑起最坚固的安全防线。
