风吸式杀虫灯（升级款）
产品型号：KH-SCD-*-XF-*-2
产品概述
风吸式杀虫灯是一款物理灭虫器械,利用光波引诱害虫成虫扑灯，然后风机转动产生负 压气流将虫子吸入到收集器中，使之风干、脱水，达到杀虫的目的。我司开发的风吸式杀虫 灯，改进了光源和杀虫方法，突破了用常规杀虫灯杀灭小害虫的能力，大大提高了害虫的杀灭效率。
该设备以太阳能电池板为电源，白天储存电源，晚上为杀虫灯提供电源，引诱害虫 扑向灯源。该产品由诱虫光源、杀虫部件、集虫部件、支撑部件等组成。它具有结构简单、 安装方便、可操作性强、杀虫种类多、杀虫范围广、安全环保、无毒的特点。
本产品广泛应 用于农业、林业、仓储、鱼塘等方面，可以有效防范各种鳞翅目害虫。
功能特点
白天处在待机状态，采用太阳光强度和降雨控制设备是否工作，检测到降雨或者处在白天状态，设备待机；检测到无雨且处在天黑状态，设备正常工作。
采用波长 320nm-680nm 多光谱诱虫光源，可同时诱捕多种类型的害虫。
采用大功率风扇，可大大提高吸虫的数量和效率。
使用新型多晶太阳能电池板，能量转化率高且环保。
主要技术参数
| 光源参数 | 波长 | 365nm |
| 功率 | 6W | |
| 太阳能电池板参数 | 功率 | 30W |
| 尺寸 | 522*350mm | |
| 风机参数 | 供电 | 12V |
| 功率 | 4W | |
| 整机实际功率 | ≤11W | |
| 立杆参数 | 直径 | 76mm |
| 长度 | 3m | |
| 使用寿命 | ≥3年 | |
| 太阳能供电系统续航 | 30W20Ah 供电系统，连续阴雨天5~7天 | |
产品选型
| KH- | 公司代号 | |||||
| SCD- | 杀虫灯 | |||||
| 空- | 无上传方式 | |||||
| 4G- | 4G上传 | |||||
| XF- | 风吸式 | |||||
| DC- | 直流12V供电 | |||||
| AC- | 市电供电 | |||||
| 1 | 白色喷塑壳体 | |||||
| 2 | 黄色喷塑壳体 | |||||
系统框架图
尺寸说明
安装说明
准备工作
1.选择安装风吸式杀虫设备的位置，规划基础挖掘地的孔。
2.根据我公司提供的立杆底部尺寸图，堆砌地基，地基尺寸必须大于立杆底部尺寸。
3.地基表面一定要水平，不能倾斜，确保风吸式杀虫设备的稳定性。
安装步骤
1.打开包装，确认零部件是否不足，如有零件缺失，请立即与本公司技术支持联系。

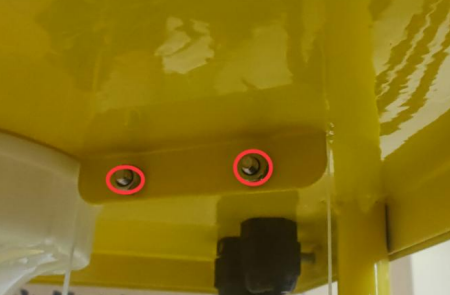

2.若选配撞击板，用 6 个 M3 的螺钉安装到撞击板的固定架上。
3.将立杆取出，然后使用我们提供的抱箍将太阳能电池板固定在支架顶部。
4.利用本公司提供的膨胀螺钉将支架固定在水泥基础上。
5.使用本公司提供的抱箍，将风吸式杀虫装置固定在立杆的适当位置，将引虫灯安装在风吸式杀虫装置上，装虫网挂到设备的底部立柱上并收紧网兜口的锁紧绳。
6.最后，根据我们公司提供的接线图，将线路连接好，通电后即可工作
接口说明
注4G选型设备线序：棕色-电源正，黑色-电源负，黄色-电压检测正，蓝色-电压检测负。
