投入式液位变送器
产品型号：RS-PM200
PM200 系列投入式液位变送器前端防护帽起保护传感器膜片的作用，也能使液体流畅地接触到膜片，防水导线与外壳密封连接，通气管在电缆内与外界相连，内部结构防结露设计。内置微型信号处理电路，可进行远程传输。具有良好的稳定性和可靠性。
相关产品
无线液位变送器(电池供电)
投入式液位变送器
电容式液位计（485型）
电容式液位计（无线型）
电子水尺（圆管外壳）
电子水尺（铝型材）
电子水尺（方形外壳）
无线液位变送器(电源供电)
PM222系列液位变送器
消防液位显示器
气泡式水位计
PM220分体式液位变送器
产品详情
产品概述
PM200系列投入式液位变送器前端防护帽起保护传感器膜片的作用，也能使液体流畅地接触到膜片，防水导线与外壳密封连接，通气管在电缆内与外界相连，内部结构防结露设计。内置微型信号处理电路，可进行远程传输。具有良好的稳定性和可靠性。可广泛应用于水厂、污水处理厂、城市供水、高楼水池、水井、地热井、矿井、工业水池、油池、水文地质、水库、河流、海洋等领域的液位测量控制。
功能特点
反极性保护和瞬间过电流过电压保护，符合EMI防护要求；
可温度自动补偿，温飘自动修正；
采用高品质导气线缆，可常年在水中浸泡；
过载及抗干扰能力強,经济实用稳定；
采用核心自动校正算法，可有效防止因水面波动而引起的数值波动；
斜坡式导液孔，可有效防止淤泥杂质进入，亦可防冲击。
主要技术参数
485型：
| 液位测量范围 | 0~+100m（可选） |
| 液位测量精度 | 0.2%FS，0.5%FS（默认） |
| 温度测量范围 | -40~80℃ |
| 温度测量精度 | ±0.5℃，@25℃ |
| 输出信号 | RS485，标准ModBus-RTU通信协议 |
| 产品功率 | 0.2W |
| 供电电源 | 10~30VDC |
| 过载能力 | ≤2倍量程 |
| 长期稳定性 | ±2%FS/年 |
| 采样时间 | ≤1s |
| 补偿温度 | -10~70℃ |
| 变送器电路工作温度 | -40~80℃ |
| 介质温度 | 0~60℃ |
| 测量介质 | 对不锈钢无腐蚀的气体、液体 |
| 防护等级 | IP68 |
模拟量型：
| 测量范围 | 0-100m（可选） |
| 测量精度 | 0.2%FS，0.5%FS（默认） |
| 输出信号 | 4-20mA，0-5V，0-10V |
| 过载能力 | <1.5倍量程 |
| 温度漂移 | 0.03%FS/℃ |
| 供电电源 | 12-36VDC典型24V |
| 功耗 | 0.48W |
| 介质温度 | -10~50℃ |
| 变送器元件耐温 | -40℃~+80℃ |
| 测量介质 | 对不锈钢无腐蚀的油、水等 |
| 防护等级 | IP68 |
| 负载能力 | 电流带负载能力：≤500Ω |
| 电压输出电阻：≤510Ω |
产品选型
| 公司代号 | 设备类型 | 量程 | 输出接口 | 精度等级 | 其他要求 |
| RK | 公司代号 | ||||
| PM200 | 通用投入式液位变送器 | ||||
| 01-99 | 量程，99代表定制量程 其他数值代表真实米数 | ||||
| I20 | 4~20mA输出（默认） | ||||
| N01 | 485输出 | ||||
| A05 | 0.5级精度（默认） | ||||
| A02 | 0.2级精度 | ||||
| A01 | 0.1级精度 | ||||
| ADZ | 定制精度 | ||||
系统框架图

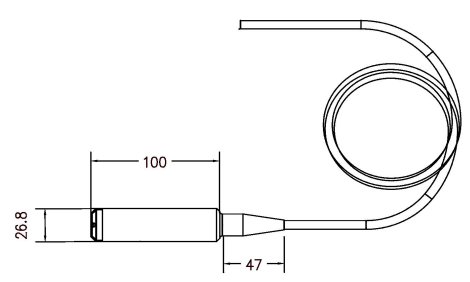

尺寸说明
安装说明
接口说明
