模拟量型温振变送器
产品型号：RS-WZ1-*-1
该产品是一款选用高性能的 MEMS 芯片，采用嵌入式技术、温度传感技术、振动传感 技术开发生产的一款高性能、低功耗、抗干扰和复合型振动传感器。模拟量信号输出：4-20mA、4-20mA输出(两线制)、0-5V、0-10V。
产品详情
产品概述
该产品是一款高性能复合型振动传感器，采用嵌入式技术、温度传感与振动传感技术相结合，搭载高性能振动敏感元件，具备高灵敏度、低功耗与强抗干扰能力，适用于长期在线振动监测。
产品选用高灵敏度振动敏感元件，可广泛应用于煤矿、化工、冶金、发电等行业的各类旋转设备，如电机、减速机、风机、发电机、空压机、离心机、水泵等，实现对设备振动状态的实时精准测量。
外壳采用不锈钢材质，结构坚固耐用。安装灵活便捷，既可通过壳体标准螺纹进行快速螺纹安装，也可选用磁吸安装方式，避免现场打孔，大幅简化安装流程，适应不同工况需求。
功能特点
设备内置高精度振动敏感元件，可准确测量单轴振动速度均方根值（RMS），为设备状态监测与故障诊断提供核心数据。
设备支持同步监测设备振动与电机表面温度，全面掌握设备运行健康状态，助力预测性维护。

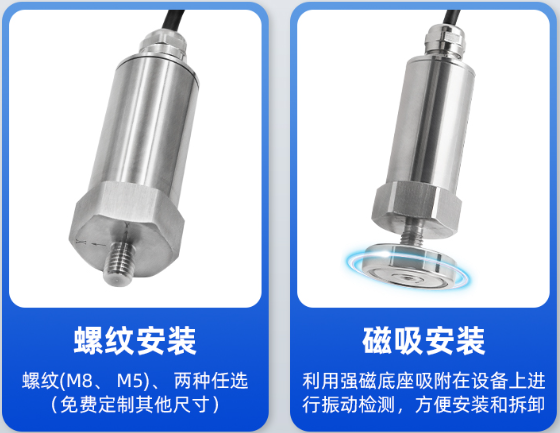

设备支持螺纹紧固与磁吸吸附两种安装方式，部署简单，无需现场复杂加工，大幅节省安装时间与成本。
直流宽压供电，兼容性强；IP68 高防护等级，可稳定工作于恶劣工业环境。
可根据客户需求，定制输出加速度、位移等多维振动参数，灵活满足不同监测场景与分析需求。
主要技术参数
| 供电 | DC10-30V | |
| 最大功耗 | 电流输出 | 1.2W |
| 电压输出 | 1.2W | |
| 防护等级 | IP68 | |
| 频率范围（Hz） | WZ1- | 10-1600 |
| WZ1A- | 10-5000 | |
| WZ1S- | 10-12000 | |
| 振动测量方向 | 单轴，垂直测量表面的方向 | |
| 变送器电路工作温度 | -40℃~+80℃，0%RH~80%RH | |
| 变送器触点承受温度范围 | -40-150℃（默认85℃） | |
| 振动速度均方根值测量范围（mm/s） | WZ1- | 0-50 |
| WZ1A- | 0-50 | |
| WZ1S- | 0-199.9 | |
| 表面温度测量范围（℃） | -40~+80 | |
| 振动速度均方根值测量精度（mm/s） | ±1.5% FS（@1kHz，10mm/s） | |
| 输出信号 | 电流输出 | 4-20mA |
| 电压输出 | 0-5V/0-10V | |
| 负载能力 | 电流输出 | ≤600Ω |
| 电压输出 | 输出电阻≤250Ω | |
| 检测周期 | 实时 | |
产品选型
| RS- | 公司代号 | ||||
| WZ1- | 温振(单轴)变送器（振动响应频率10-1600Hz） | ||||
| WZ1A- | 温振(单轴)变送器（振动响应频率10-5000Hz） | ||||
| WZ1S- | 温度+振动（单轴）温振变送器（频率范围10-12000Hz） | ||||
| I20- | 4-20mA输出 | ||||
| I20D- | 4-20mA输出（两线制） （WZ1A、WZ1S款无此选型） | ||||
| V05- | 0-5V输出 | ||||
| V10- | 0-10V输出 | ||||
| 1- | 1 型外观（设备底部直接出外螺纹） | ||||
| 2- | 2 型外观(设备底部为 M5 内螺纹，通过对应连接配件转为外螺纹） | ||||
| M10 | M10外螺纹 | ||||
| M8 | M8外螺纹 | ||||
| M5 | M5外螺纹 | ||||
系统框架图
尺寸说明

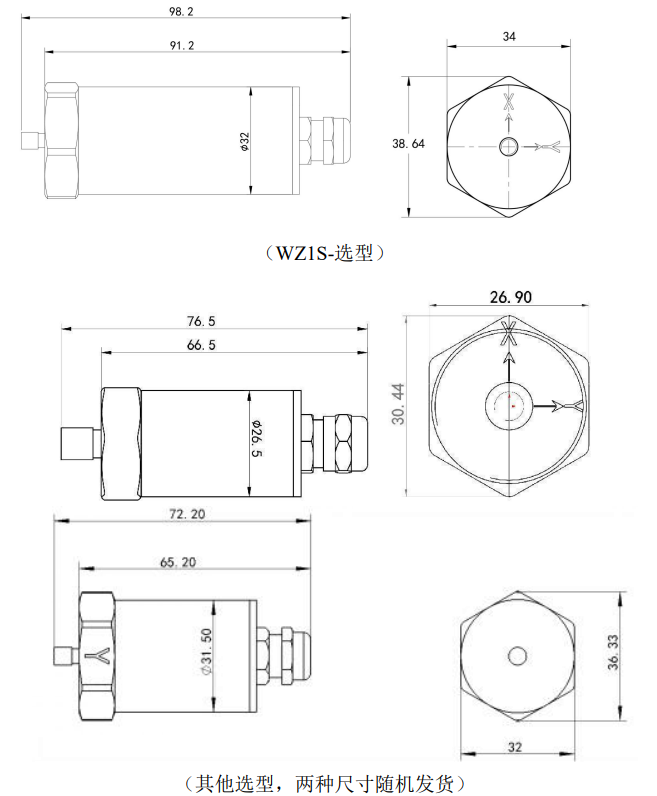

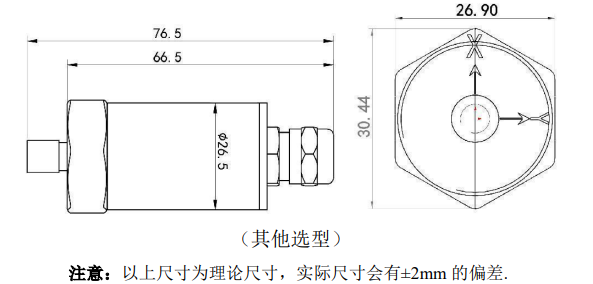

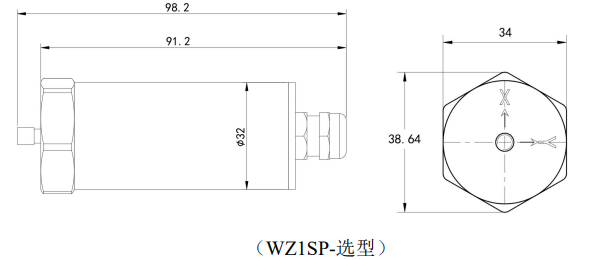

1 型外观设备尺寸
所示尺寸为 M8/M10 选型尺寸，磁吸款和 M5 螺纹的尺寸会在上图的基础上在螺纹处缩短 3mm。

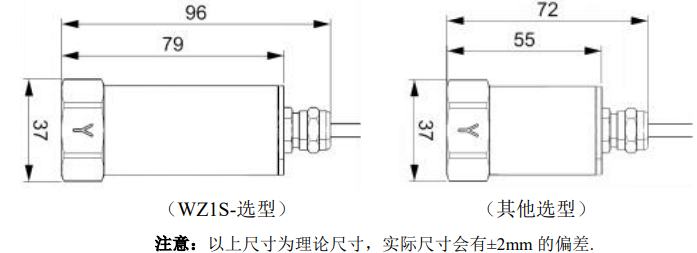

2 型外观设备尺寸
安装说明
接口说明
