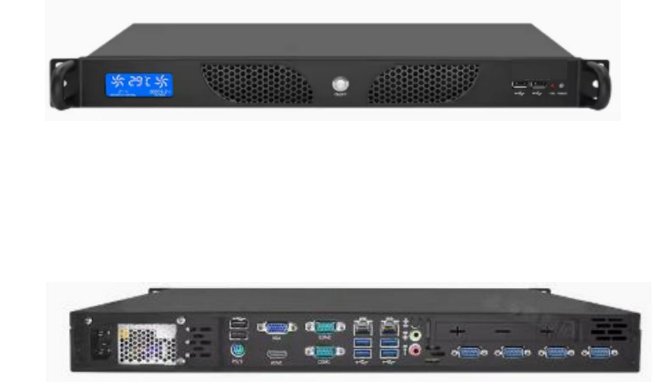

动力环境监控主机（-100）
产品概述
基于 Linux 操作系统的一款专注用于动环监控系统的高性能主机，长期运行稳定；采用 1U 主机机箱，可适用于各类机柜安装，同时支持来电自启功能，大容量存储器；可直接电脑显示器进行系统页面展示，大屏可视化界面轮显各库房的事实数据及报警信息，支持扩接分辨率 1920×1080 上的安卓显示屏，进行单一区域的页面展示；提供 web 服务。出厂自带动环监控系统，通过浏览器访问配置即可完成供配电、UPS、空调、漏水、温湿度、红外、 门禁、视频监控等进行集中监控管理报警功能，系统内还建立了完善的 TCP/IP 功能，可实现灵活组网或智能设备无缝集成。
功能特点
1U 19 寸机架式网络安全应用平台。
支持 3/4/6/7/9 代 Core i3/i5/i7 处理器。
最大支持 DDR3 8/32G。
支持扩展。
基于 Linux 操作系统，长期运行稳定，同时支持来电自启功能。
主要技术参数
名称 | 参数 |
处理器 | Intel®CoreI3-3240处理器,2核4线程，主频3.4GHz |
内存 | 4GB DDR3 |
显卡 | 集成Intel HD Graphics 2500核心显卡 |
网卡 | RTL 8111H千兆网卡 |
显示接口 | 1×VGA，1×HDMI，支持独立双显输出 |
I/O接口
| 1×PS/2接口(可扩展键盘和鼠标） 1×VGA显示接口；1×HDMI显示接口 2×COM，支持RS-232/RS422/RS485模式选择,可扩展2×RS-232COM 4×USB2.0接口；2×USB3.0接口 2×RJ45千兆网络接口；1×两层音频接口 |
扩展插槽 | 提供1×PCIex16插槽支持PCIe2.0规格；1×M.2插槽 |
因子容量 | ≤2000个* |
Web端并发访问数量 | ≤10 |
二次开发接口调用最快频率 | 控制接口5s/次，其他接口2s/次 |
产品尺寸 | 430mm(宽)*250mm(深)*44.5mm(高) |
产品重量 | 4.5kg |
电源 | AC100V-240V 60Hz/50Hz |
安装方式 | 服务器机柜上架安装 |
工作环境 | 工作温度0℃—60℃ 存储-20℃—70℃ 湿度5%—90%相对湿度，无冷凝 |
产品选型
| RS- | 公司代号 | ||
| DHZJ- | 动环监控服务器 | ||
| 100 | 1U主机机箱，可适用于各类机柜安装，同时支持来电自启功能 | ||
系统框架图

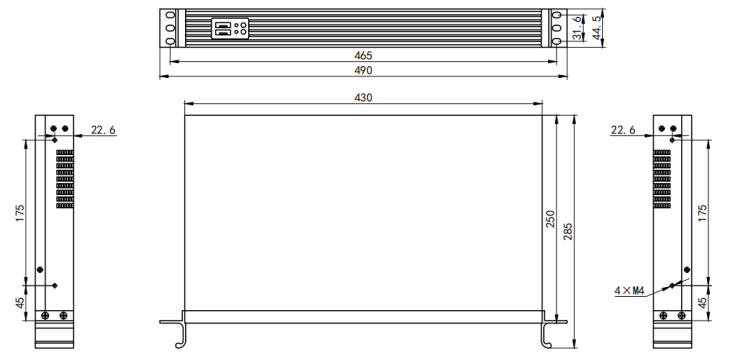

尺寸说明
单位：mm
安装说明
1U 19 寸机架式安装。

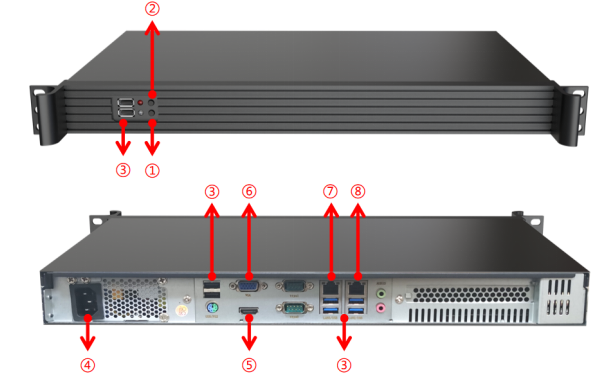

接口说明
标号 | 名称 | 说明 |
1 | 开机键 | |
2 | 重启键 | |
3 | USB接口 | 共8个，可连接鼠标、键盘、U盘等外设设备 |
4 | 电源接口 | 通过配备的电源线，接入220V电源 |
5、6 | 显示器接口 | HDMI*1；VGA*1 |
7 | 千兆网口1 | 网线接入口1 |
8 | 千兆网口2 | 网线接入口2 |
