蓄电池智能参数传感器
产品型号：RS-XDC-S-N01-2
蓄电池智能参数传感器通过注入脉动直流方法测量蓄电池内阻的模块内阻，测量数据准确度高。可同时精密测量蓄电池的电压和温度，温度测量采用从电池极柱取样，可以更客观反应蓄电池内温度。
相关产品
蓄电池智能参数传感器
安卓显示屏
动力环境监控主机（-90）
通信主机
电压测量单元
机房环境监控主机(1U版)
机房环境监控主机（壁挂式）
收敛模块
电流测量单元
动力环境监控主机（-100）
产品详情
产品概述
蓄电池智能参数传感器通过注入脉动直流方法测量蓄电池内阻的模块内阻，测量数据准确度高。可同时精密测量蓄电池的电压和温度，温度测量采用从电池极柱取样，可以更客观反应蓄电池内温度。外壳采用 ABS 工程塑料坚固防碰，模块化设计，结构简洁，安装维护方便。搭配收敛模块使用，可进行远程传输，具有良好的稳定性和可靠性，且适合电池组测量。
适用于银行、电力、通信、军事、航空、铁路等行业，专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS 机房、蓄电池组机房等场景的蓄电池监控而设计。
功能特点
体积小，测量精度高，方便安装。
对插式接线口，操作方便，防护能力高。
方便多台设备进行连接，适合电池组测量。
模块化设计，结构简洁，安装维护方便。
主要技术参数
| 供电电压 | DC10～30V |
| 功耗 | 223mW（12V） |
| 电压 | 测量范围4.8~15V |
| 电压精度±0.2% | |
| 温度 | 测量范围-25℃~100℃ |
| 温度精度±0.5℃ | |
| 内阻 | 测量范围0~250000uΩ |
| 内阻偏差≤±2% | |
| 输出信号 | RS485（ModBus-RTU） |
| 设备元件耐温及湿度 | -20℃~+60℃，0%RH~95%RH （非结露） |
产品选型
| RS- | 公司代号 | ||||
| XDC- | 蓄电池监测 | ||||
| S- | 蓄电池智能参数传感器 | ||||
| N01- | 485通信 | ||||
| 2 | 外观样式 | ||||
系统框架图

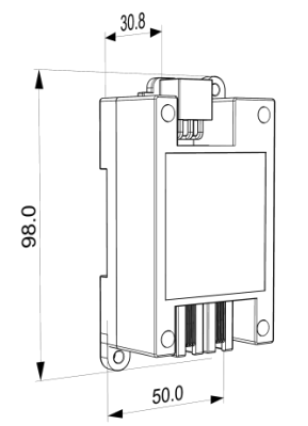

尺寸说明
单位：mm
安装说明

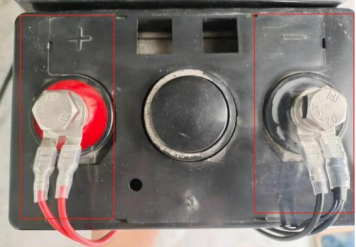

通过电源线上的垫片按照红正、黑负的顺序安装在蓄电池正、负极接线端子上。

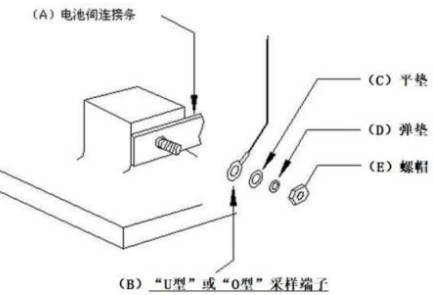

需要注意的是单体采集线必须安装在电池间连接条(电缆)的外侧,不允许夹在电池极柱与连接条间，以近电池端开始，顺序依次为：电池极柱→连接条→电池监控采样端子→平垫→弹垫→螺母，如下图所示

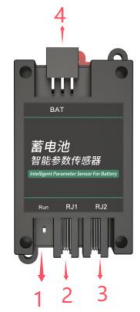

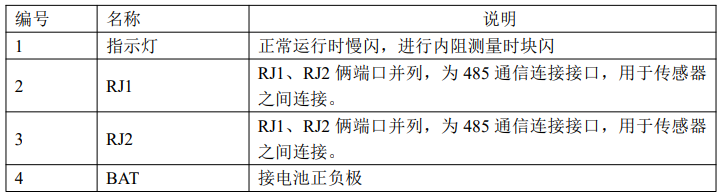

接口说明
