产品概述
收敛模块是针对系统集成商客户蓄电池监控需求研发的，配合蓄电池智能参数传感器使用，自带 2 个 RJ11 通信接口，支持 485 接口级联通信，可给下位蓄电池智能参数传感器、电流测量单元进行供电以及数据采集，可定时的采集电池组多个蓄电池电池以及电池组的的数据。将采集的蓄电池电压、温度、内阻等参数，通过 RS485 接口方式，上传到上位机或集成商客户数据采集系统。
适用于银行、电力、通信、军事、航空、铁路等行业，专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS 机房、蓄电池组机房等场景的蓄电池监控而设计。
功能特点
支持标准485接口输出，方便用户低成本接入系统。
内置芯片自动轮询，用户可以与设备通信，一次性获取当前电池组的所有数值。
对插式接线口，操作方便，防护能力高。
电力系统高标准保护电路、隔离电路设计。
双路环形通信设计，让通信连接更可靠。
主要技术参数
| 供电电压 | DC10～30V |
| 功耗 | 3W |
| 问询间隔 | 默认20min，可设置，最低不低于2min |
| 内阻测量间隔 | 默认1440min，可设置，最低不低于20min |
| 接口类型 | RS485（ModBus-RTU） |
| 波特率 | 默认4800（2400~115200可设） |
| 设备元件耐温及湿度 | -20℃~+60℃，0%RH~95%RH （非结露） |
产品选型
| RS- | 公司代号 | ||||
| XDC- | 蓄电池监测 | ||||
| SL- | 收敛模块 | ||||
| N01- | 485通信 | ||||
| 2 | 普通版 | ||||
| 2H | 高级版 | ||||
系统框架图

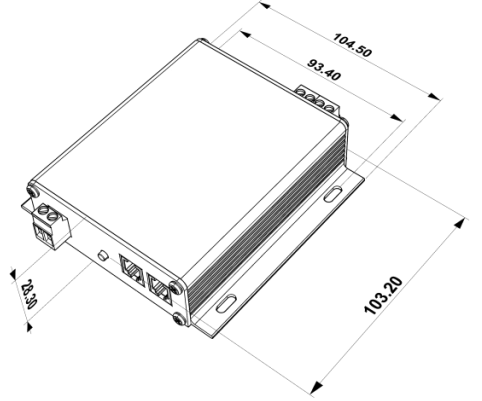

尺寸说明
单位：mm
安装说明
支持壁挂式安装;
采用RJ11双网口设计，通过4芯网线水晶头“手拉手”级联对插，与接入的蓄电池组监测终端进行485组网通信。

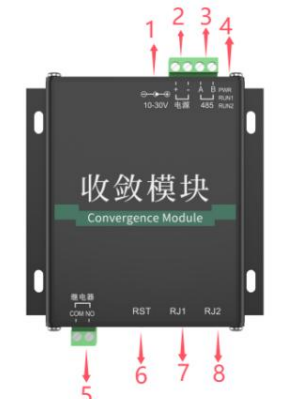

接口说明
编号 | 名称 | 说明 |
1 | 电源接口 | 电源输入端10-30V，1号电源接口和2号电源正负端子不可同时接。 |
2 | 电源正负端子 | 电源输入端10-30V，1号电源接口和2号电源正负端子不可同时接。 |
3 | 485通信接口 | 上行485接口 |
4 | 指示灯 | 运行时PWR灯慢闪，设备与下位传感器通信时RUN1灯闪烁，当设备与上位监控主机通信时，RUN2灯闪烁，当进入告警状态时PWR灯会进行快闪。 |
5 | 继电器 | 无源常开继电器，30V1A |
6 | 复归按键 | 可使继电器恢复为断开状态 |
7 | RJ1 | RJ1、RJ2俩端口并列，为485通信连接接口，用于传感器之间连接。 |
8 | RJ2 | RJ1、RJ2俩端口并列，为485通信连接接口，用于传感器之间连接。 |
